一、產品介紹：

輕質隔墻板抗彎折試驗機是用來測定隔墻板、外墻內保溫板等非金屬材料薄板抗彎折力的試驗設備。該機根據GB/T 30100-2013《建筑墻板試驗方法》與JG/T 169-2016《建筑隔墻用輕質條板通用技術要求》等試驗方法的要求進行設計制造，配置不同的夾具支座來做不同的試驗，如抗壓、抗彎、抗折等。

執行標準：

GB/T 30100-2013《建筑墻板試驗方法》

GB/T 169-2016《建筑隔墻用輕質條板通用技術要求》

JG/T 159-2004《外墻內保溫板》

二、工作原理：

采用三點或四點彎曲試驗方法，通過對輕質隔墻板施加垂直于板面的集中或均布載荷，使隔墻板產生彎曲變形，直至達到破壞狀態或達到規定的變形量，記錄試驗過程中的載荷和變形數據，以此來評估隔墻板的抗彎折性能。

三、技術參數:

1、試驗力：10KN 20KN

2、試驗機級別：1級

3、負荷測量范圍：1%:1**% FS

4、示值相對誤差：±1%

5、試驗力分辨率：1/±500000FS(全程分辨率不變)

6、變形測量范圍：0.2%~1**

7、有效試驗寬度：800mm(根據客戶需求定制)

8、有效拉伸空間：1000mm

9、電源電壓：~220V±10% 50Hz

10、機器功率：400W

11、隔墻板抗彎試驗機尺寸(LWH)：約600x1200x2100mm

注：上述參數可根據客戶需求定制

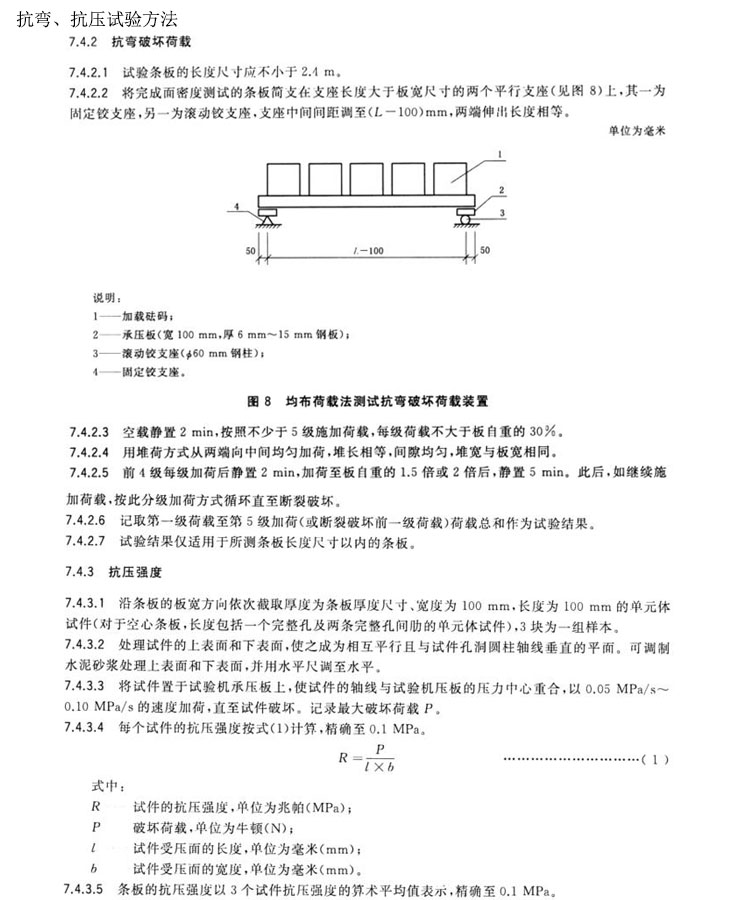

四、輕質隔墻板材抗彎、抗壓試驗方法：符合G/T 169-2016標準

五、安全防護措施

(一)機械防護

在試驗機周圍設置防護圍欄，防止操作人員在試驗過程中接觸到運動部件。防護圍欄采用高強度的金屬材料制作，具有良好的防護性能。

(二)電氣防護

設備的電氣系統采用接地保護和漏電保護裝置，確保操作人員的人身安全。同時，電氣控制柜具備良好的密封性和防塵、防潮性能，保證設備的穩定運行。

(三)過載保護

在加載系統中設置過載保護裝置，當試驗力超過設定的安全范圍時，自動停止加載，防止設備損壞。

(四)限位保護

在加載裝置和移動部件上設置限位開關，當部件運動到極限位置時，自動停止運動，避免發生碰撞和損壞。
