一、產品介紹:絕緣子溫度循環試驗臺是用于模擬絕緣子在不同溫度和氣壓條件下的性能測試設備。系統采用PLC控制模具備溫控、氣壓調節、快速注水、排水功能,滿足GB/T775.1-2006等標準。它主要用于瓷絕緣子、針式絕緣子和線路柱式絕緣子的溫度循環試驗,以及110kV及以下避雷器的密封試驗。執行標準:GB/T 775.1-2006《絕緣子試...
一、產品介紹:
絕緣子溫度循環試驗臺是用于模擬絕緣子在不同溫度和氣壓條件下的性能測試設備。系統采用PLC控制模具備溫控、氣壓調節、快速注水、排水功能,滿足GB/T775.1-2006等標準。它主要用于瓷絕緣子、針式絕緣子和線路柱式絕緣子的溫度循環試驗,以及110kV及以下避雷器的密封試驗。
執行標準:
GB/T 775.1-2006《絕緣子試驗方法 第1部分:一般試驗方法》
GB/T 1001.1-2003《標稱電壓高于1000V 的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件--定義、試驗方法和判定準則》
二、技術參數:
試驗重量:50kg
溫度分辯率:0.1℃
氣壓分辨率:0.001MPa
溫度控制精度:0.5℃
溫度控制范圍:50~95℃;
氣壓控制精度:0.001MPa
氣壓控制范圍:0.001MPa~0.02Mpa
加溫速率:1℃/min;
水箱注水速率:600L/h;
水箱放水速率:650L/h
控制方式:PLC控制
溫度變送模塊:智能一體化溫度變送器模塊
三、絕緣子溫度循環試驗臺特點

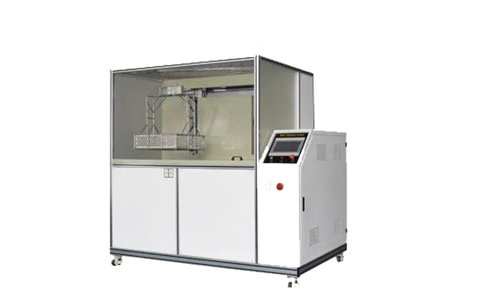

1、主機由機架、吊藍、高溫水槽、低溫水槽、行走導軌、密封蓋、負壓儀和控制部分組成,裝置能夠自動完成試品在高低溫水箱間的移動。
2、高溫水箱能自動調節加溫到設定的溫度,低溫水箱能根據溫度的升高控制進水和排水保證水箱內的溫度至合適狀態;高溫水箱加熱時間應在60min內調節到設定溫度。
3、控制系統采用人機界面和PLC控制,軟件控制分為手動控制和自動控制二種模式,軟件界面應功能明確,布局合理。
4、試驗機具有安全防護結構,防止人員碰觸到高溫部件。
四、絕緣子溫度循環試驗方法:
五、絕緣子溫度循環試驗臺的試驗流程
1、準備階段:水箱注水至設定水位,氣壓系統預充壓。
2、升溫階段:按1℃/min速率升溫至目標值,PID維持恒溫。
3、氣壓切換:根據程序設定,調節氣壓至目標范圍。
4、循環測試:重復“升溫→恒溫→降溫”循環,支持自定義次數。
5、結束階段:自動排水、泄壓,生成試驗報告。
6、保護機制:水位過低時禁止加熱,氣壓異常時暫停試驗。故障代碼實時顯示,支持歷史數據導出。
